Hebekissen für den Krafteinsatz — stufenlos, ruckfrei, bis 171,8 t.
Dank ihrer niedrigen Einschubhöhe arbeiten unsere pneumatischen Hebekissen flexibel, schnell und ruckfrei. Heben, drücken, pressen, stemmen oder spalten Sie schwerste Lasten — sicher und zuverlässig, selbst in Schräglagen und auf rutschigem Untergrund.
Was ist ein Hebekissen?
Ein Hebekissen – auch Hubkissen, Druckluftkissen oder pneumatischer Hebesatz genannt – ist ein aufblasbares Kissen aus widerstandsfähigem Gummi mit Gewebeeinlage, das mit Druckluft schwere Lasten anhebt, klemmt, greift oder schiebt. Es wird vor allem von Feuerwehr und Rettungsdiensten bei der technischen Hilfeleistung eingesetzt, aber ebenso in Industrie und Baugewerbe.
Das flache, robuste Kissen wird unter die Last geschoben und über einen Kompressor oder eine Druckluftflasche aufgepumpt. Dabei hebt es die Last langsam und kontrolliert an. Als Komplettset bieten wir zudem das passende Zubehör: So kann z. B. die Druckluftversorgung von Nutzfahrzeugen zum Betreiben des Hebekissens genutzt werden. Unser im eigenen Haus produziertes Steuerorgan mit TÜV-geprüftem Sicherheitsventil sorgt für zusätzliche Sicherheit im Einsatz. Gerne bieten wir dazu auch die technische Beratung und bei Bedarf eine Anwenderschulung vor Ort an.
So funktioniert es
- Das flache Kissen wird unter die Last geschoben (z. B. Fahrzeug, Trümmer oder Maschine).
- Mit Kompressor oder Druckluftflasche wird es kontrolliert aufgepumpt.
- Durch das Aufblasen hebt es die Last langsam und präzise steuerbar an.
Vorteile im Überblick
- Flache Bauweise: passt unter sehr niedrige Objekte
- Kraftvoll: kann mehrere Tonnen anheben
- Präzise Steuerung: sicheres Arbeiten in Notfällen
- Rutschfestes Profil: zuverlässig auf Sand, Gras & Co.

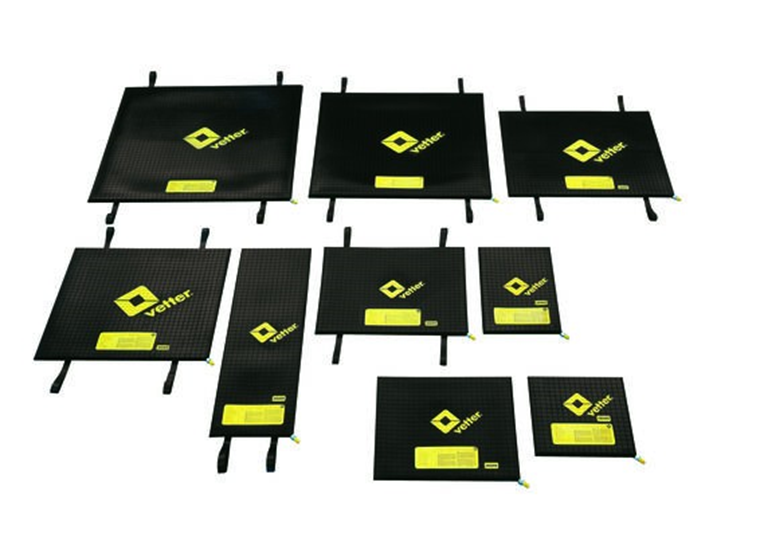

Sechs Hebekissen-Baureihen für jeden Einsatzfall
Von der ultraflachen 1,6 cm Mini-Ausführung bis zum 171,8 t Hochdruck-System – alle Baureihen sind EN 13731-konform und unabhängig geprüft.
Mini-Hebekissen
Dank ihrer niedrigen Einschubhöhe sind unsere pneumatischen Mini-Hebekissen in Industrie und Bauwesen vielseitig einsetzbar. Die robusten Kissen überzeugen durch ihre optimale Druckpunktverteilung und meistern dank optimiertem Oberflächenprofil selbst rutschige Untergründe wie Sand oder Gras problemlos.
| Produkt | Größe [cm] | Gewicht ca. [kg] | Betriebsdruck [bar] | Prüfdruck [bar] | Berstdruck [bar] | Hubkraft max. [t] | Hubhöhe max. [cm] | Luftbedarf [l] |
|---|---|---|---|---|---|---|---|---|
| V1 | 14 x 13 | 0,5 | 8 | 14 | 32 | 1 | 7,5 | 2,7 |
| V3 | 25,5 x 20 | 1 | 8 | 14 | 32 | 3,3 | 12 | 15,8 |
| V5 | 28 x 28 | 1,4 | 8 | 14 | 32 | 5,7 | 14,5 | 28,4 |
| V6 | 29,5 x 29,5 | 1,9 | 8 | 14 | 32 | 6,4 | 16,5 | 39,6 |
| V10 | 37 x 37 | 3,3 | 8 | 14 | 32 | 9,6 | 20,3 | 82,8 |
| V12 | 32 x 52 | 3,9 | 8 | 14 | 32 | 12 | 20 | 96,3 |
| V18 | 47 x 52 | 5,7 | 8 | 14 | 32 | 17,7 | 27 | 195,3 |
| V20 | 48 x 58 | 6,2 | 8 | 14 | 32 | 19,4 | 28 | 224,1 |
| V24 | 52 x 62 | 7,2 | 8 | 14 | 32 | 24 | 30,6 | 296,1 |
| V24 L | 31 x 102 | 6,8 | 8 | 14 | 32 | 24 | 20,1 | 211,5 |
| V31 | 65 x 69 | 10,1 | 8 | 14 | 32 | 31,4 | 37 | 517,5 |
| V35 L | 43 x 115 | 10 | 8 | 14 | 32 | 35,8 | 31 | 349,4 |
| V40 | 78 x 69 | 12,2 | 8 | 14 | 32 | 39,6 | 40,2 | 675 |
| V54 | 86 x 86 | 17,3 | 8 | 14 | 32 | 54,4 | 47,8 | 1117,8 |
| V68 | 95 x 95 | 20,7 | 8 | 14 | 32 | 67,7 | 52 | 1457,1 |
Die Größen V1–V40 (8 bar) haben eine Einschubhöhe von 2,5 cm, V54–V68 von 2,8 cm.

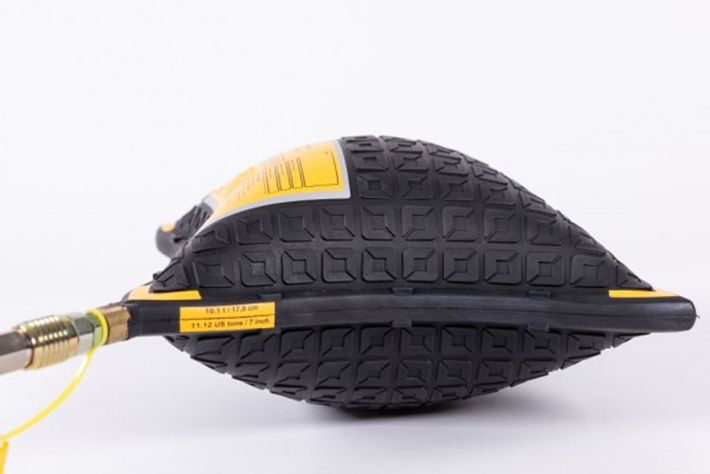

S.TEC Hochdruck-Hebekissen
Die nächste Generation der Hochdruck-Hebekissen: sensationell flach und einmalig kraftvoll. Mit dynamischen 12 bar Hubkraft zählt es zu den beeindruckendsten Hebekissen am Markt. Mit nur 2,5 cm Einschubhöhe passt es auch in schmalste Spalten und Öffnungen. Dank intelligenter Oberflächenstruktur lassen sich 2 Kissen gefahrlos stapeln, wobei sich maximale Hubkraft und Hubhöhe seitlich ablesen lassen.

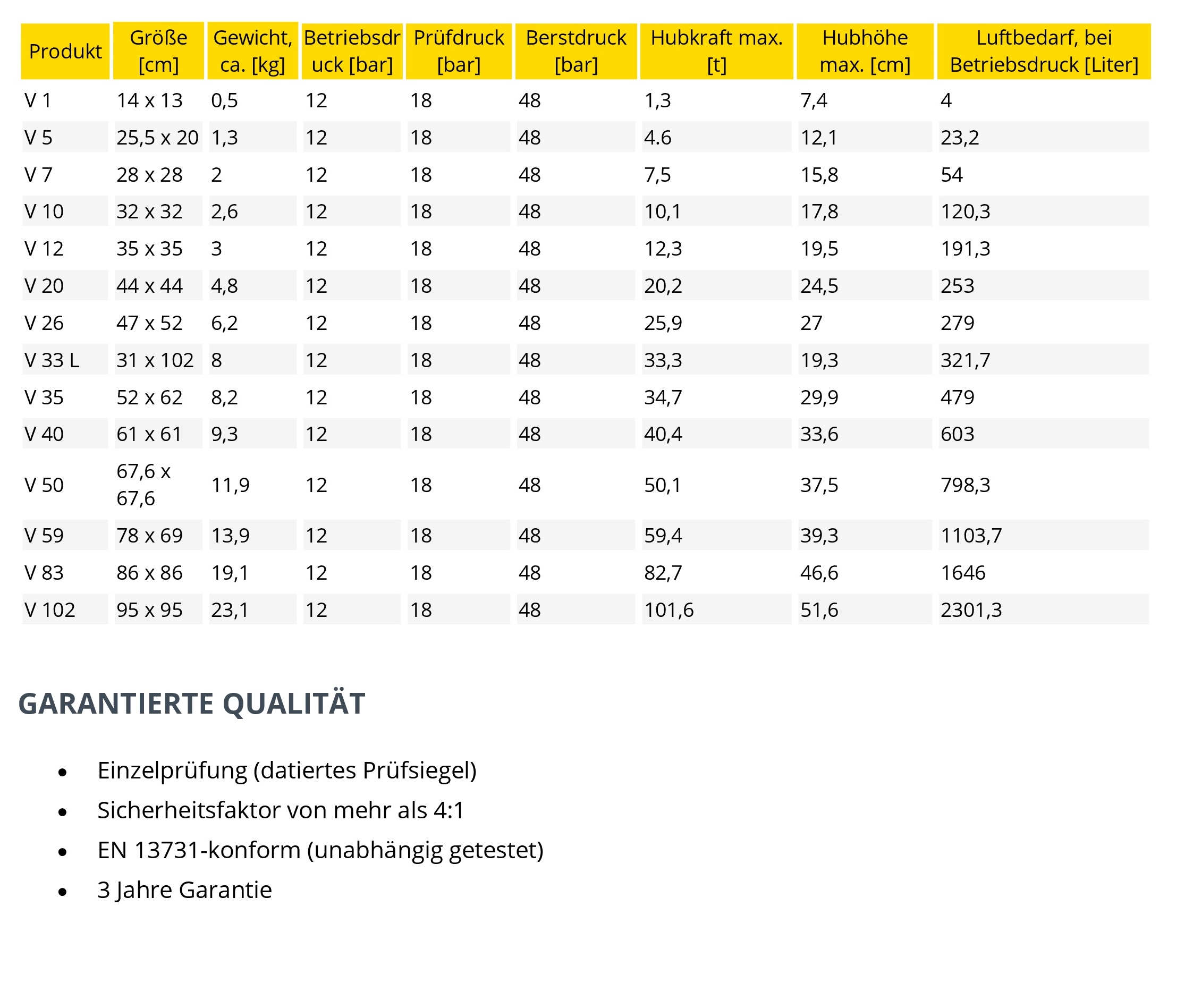

| Produkt | Größe [cm] | Gewicht ca. [kg] | Betriebsdruck [bar] | Prüfdruck [bar] | Berstdruck [bar] | Hubkraft max. [t] | Hubhöhe max. [cm] | Luftbedarf [l] |
|---|---|---|---|---|---|---|---|---|
| V1 | 14 x 13 | 0,5 | 12 | 18 | 48 | 1,3 | 7,4 | 4 |
| V5 | 25,5 x 20 | 1,3 | 12 | 18 | 48 | 4,6 | 12,1 | 23,2 |
| V7 | 28 x 28 | 2 | 12 | 18 | 48 | 7,5 | 15,8 | 54 |
| V10 | 32 x 32 | 2,6 | 12 | 18 | 48 | 10,1 | 17,8 | 120,3 |
| V12 | 35 x 35 | 3 | 12 | 18 | 48 | 12,3 | 19,5 | 191,3 |
| V20 | 44 x 44 | 4,8 | 12 | 18 | 48 | 20,2 | 24,5 | 253 |
| V26 | 47 x 52 | 6,2 | 12 | 18 | 48 | 25,9 | 27 | 279 |
| V33 L | 31 x 102 | 8 | 12 | 18 | 48 | 33,3 | 19,3 | 321,7 |
| V35 | 52 x 62 | 8,2 | 12 | 18 | 48 | 34,7 | 29,9 | 479 |
| V40 | 61 x 61 | 9,3 | 12 | 18 | 48 | 40,4 | 33,6 | 603 |
| V50 | 67,6 x 67,6 | 11,9 | 12 | 18 | 48 | 50,1 | 37,5 | 798,3 |
| V59 | 78 x 69 | 13,9 | 12 | 18 | 48 | 59,4 | 39,3 | 1103,7 |
| V83 | 86 x 86 | 19,1 | 12 | 18 | 48 | 82,7 | 46,6 | 1646 |
| V102 | 95 x 95 | 23,1 | 12 | 18 | 48 | 101,6 | 51,6 | 2301,3 |

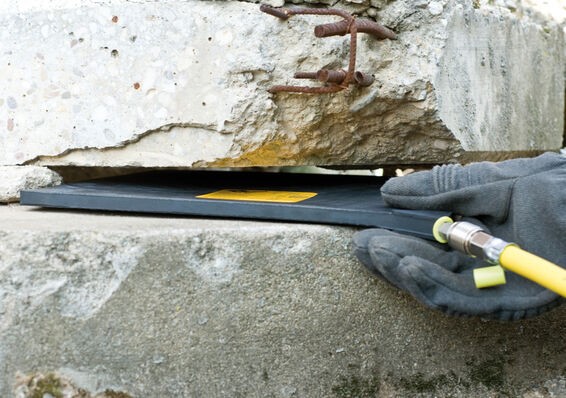

Ultra Flatkissen
Ultra Flat Hebekissen sind mit einem superflachen Einschubmaß von nur 1,6 cm die idealen Helfer am Einsatzort und passen selbst in kleinste Zwischenräume. Sie entfalten ihre Kraft auf engstem Raum.

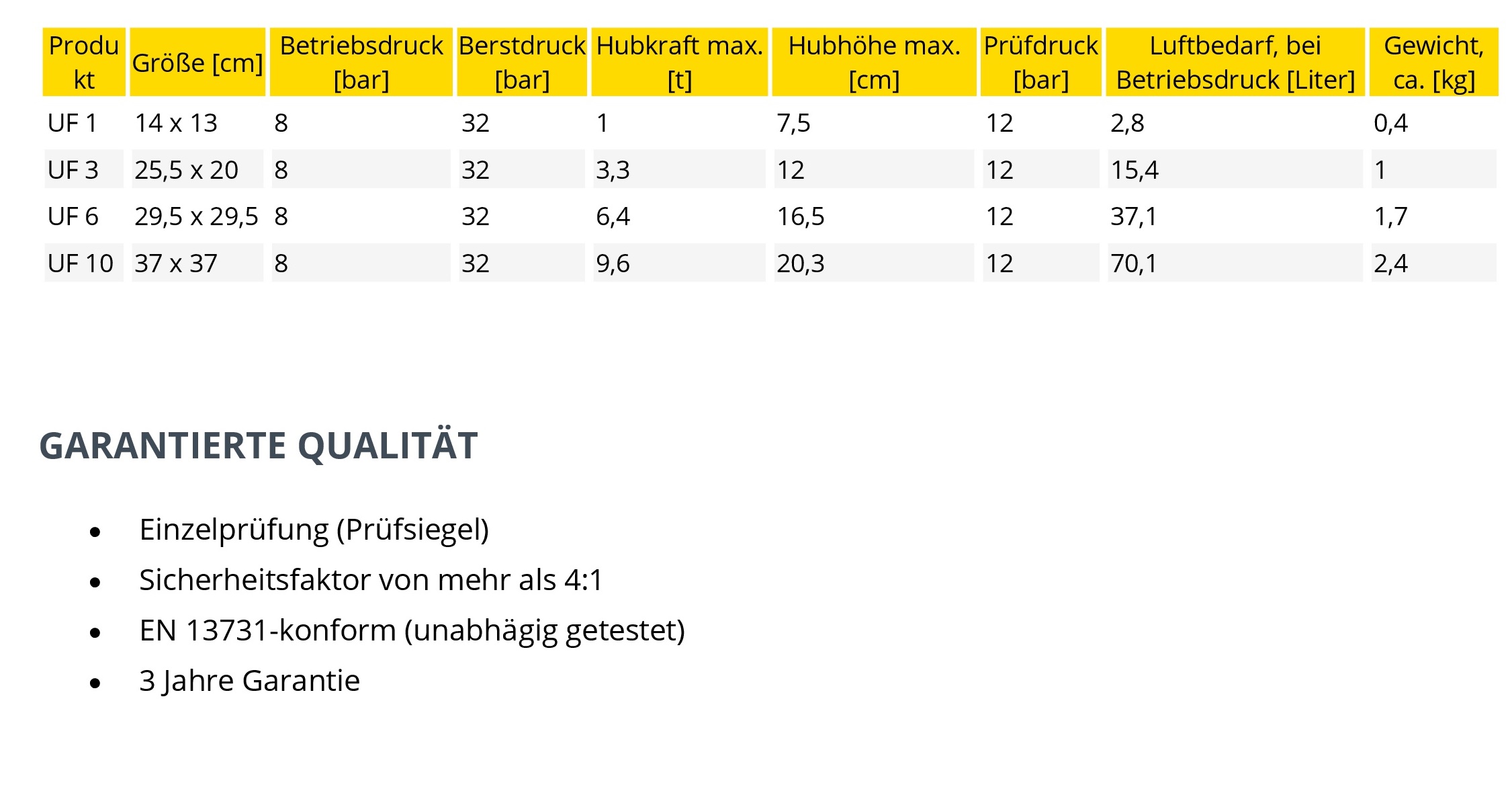

| Produkt | Größe [cm] | Betriebsdruck [bar] | Berstdruck [bar] | Hubkraft max. [t] | Hubhöhe max. [cm] | Prüfdruck [bar] | Luftbedarf [l] | Gewicht ca. [kg] |
|---|---|---|---|---|---|---|---|---|
| UF 1 | 14 x 13 | 8 | 32 | 1 | 7,5 | 12 | 2,8 | 0,4 |
| UF 3 | 25,5 x 20 | 8 | 32 | 3,3 | 12 | 12 | 15,4 | 1 |
| UF 6 | 29,5 x 29,5 | 8 | 32 | 6,4 | 16,5 | 12 | 37,1 | 1,7 |
| UF 10 | 37 x 37 | 8 | 32 | 9,6 | 20,3 | 12 | 70,1 | 2,4 |

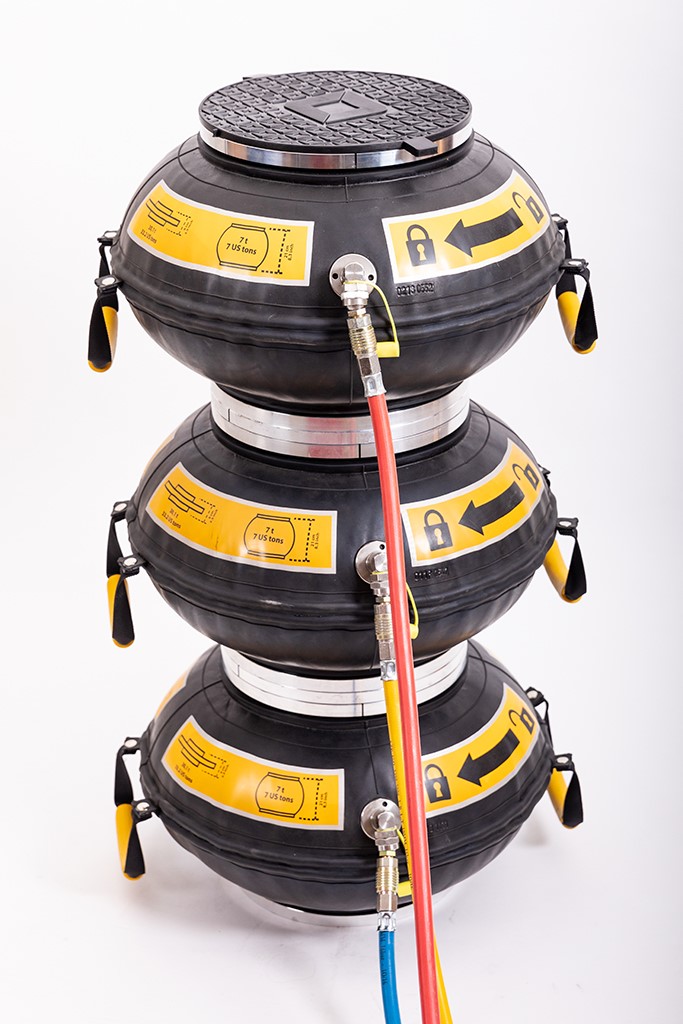

Connectable Bags C.TEC
Die perfekte Lösung, um in kritischen Situationen schnell handeln zu können: Connectable Bags C.TEC12 kombinieren die Hubkraft der Mini-Hebekissen mit der Hubhöhe der bekannten 1 bar Hebekissen. So können Sie jederzeit variabel auf verschiedene Höhen reagieren. Dank werkzeugloser Verbindungstechnik sind die Kissen in wenigen Sekunden einsatzbereit.

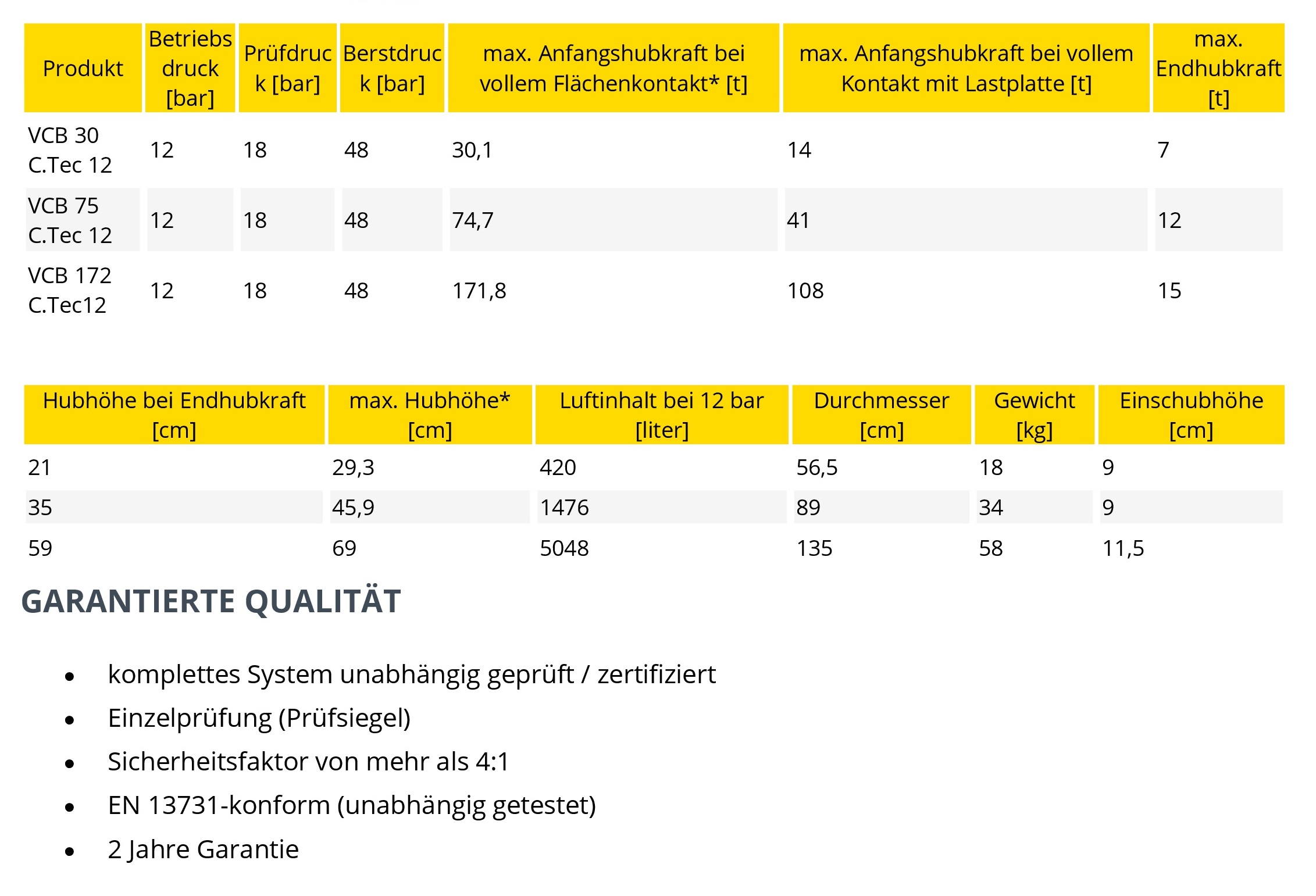

| Produkt | Betriebsdruck [bar] | Prüfdruck [bar] | Berstdruck [bar] | Anfangshubkraft, voller Flächenkontakt* [t] | Anfangshubkraft, voller Kontakt Lastplatte [t] | Endhubkraft max. [t] | Hubhöhe bei Endhubkraft [cm] | Hubhöhe max.* [cm] | Luftinhalt bei 12 bar [l] | Durchmesser [cm] | Gewicht [kg] | Einschubhöhe [cm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VCB 30 C.Tec12 | 12 | 18 | 48 | 30,1 | 14 | 7 | 21 | 29,3 | 420 | 56,5 | 18 | 9 |
| VCB 75 C.Tec12 | 12 | 18 | 48 | 74,7 | 41 | 12 | 35 | 45,9 | 1476 | 89 | 34 | 9 |
| VCB 172 C.Tec12 | 12 | 18 | 48 | 171,8 | 108 | 15 | 59 | 69 | 5048 | 135 | 58 | 11,5 |
*Anfangshubkraft bzw. maximale Hubhöhe bei vollem Flächenkontakt ohne Lastplatte, gemessen am Einzelkissen.

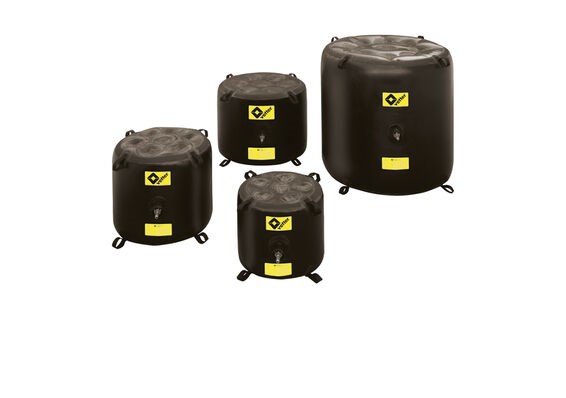

Zylindrische Hebekissen
Vertrauen Sie Handarbeit Made in Germany: Innenliegende Stabilisationsbänder verhindern ein Ausbauchen der pneumatischen Hebekissen und schaffen so eine gerade Auflagefläche über den gesamten Hubweg – mit optimaler Druckpunktverteilung. So lassen sich auch dünnwandige Karosserien wie Lkw, Lieferwagen oder Kleinflugzeuge schadlos anheben. Anti-Rutsch-Vertiefungen an Ober- und Unterseite geben festen Halt auf weichem oder rutschigem Untergrund.

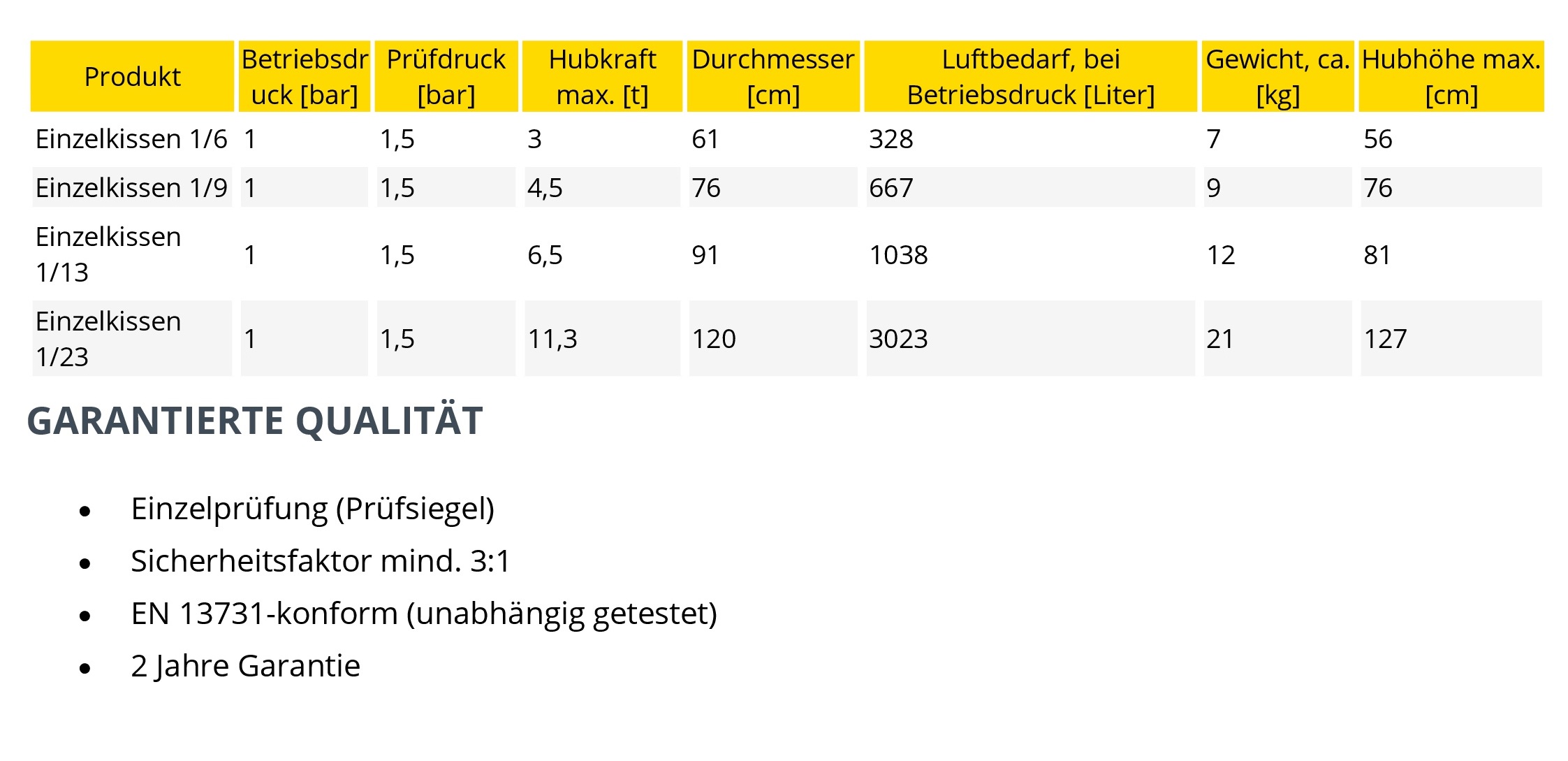

| Produkt | Betriebsdruck [bar] | Prüfdruck [bar] | Hubkraft max. [t] | Durchmesser [cm] | Luftbedarf [l] | Gewicht ca. [kg] | Hubhöhe max. [cm] |
|---|---|---|---|---|---|---|---|
| Einzelkissen 1/6 | 1 | 1,5 | 3 | 61 | 328 | 7 | 56 |
| Einzelkissen 1/9 | 1 | 1,5 | 4,5 | 76 | 667 | 9 | 76 |
| Einzelkissen 1/13 | 1 | 1,5 | 6,5 | 91 | 1038 | 12 | 81 |
| Einzelkissen 1/23 | 1 | 1,5 | 11,3 | 120 | 3023 | 21 | 127 |

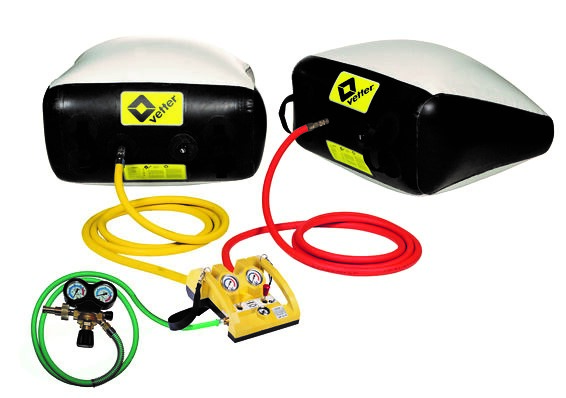

Keilkissen
Die besondere Keilform sorgt für einen idealen Hubwinkel: Die zu hebende Last wird über den gesamten Hubweg gleichmäßig verteilt. Mit ihrer perfekten Druckpunktverteilung heben die pneumatischen Keilkissen dünnwandige Karosserien wie Seitenwände von Bussen optimal an und halten dabei beständig sicheren Kontakt zu Karosserie und Untergrund.

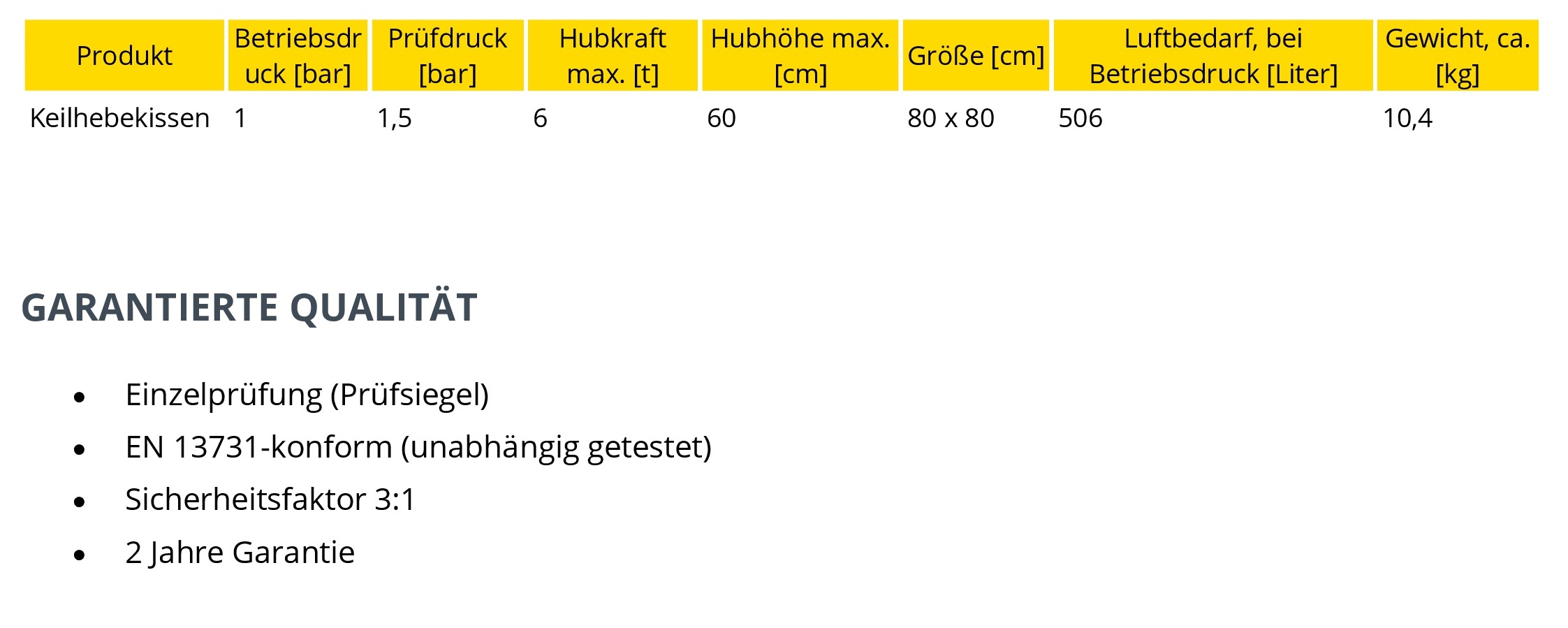

| Produkt | Betriebsdruck [bar] | Prüfdruck [bar] | Hubkraft max. [t] | Hubhöhe max. [cm] | Größe [cm] | Luftbedarf [l] | Gewicht ca. [kg] |
|---|---|---|---|---|---|---|---|
| Keilhebekissen | 1 | 1,5 | 6 | 60 | 80 x 80 | 506 | 10,4 |
Richtig platzieren & stapeln
Platzierung unter der Last
- Tragfähiger Untergrund: eben, fest, z. B. Asphalt oder Beton
- Zentral unter dem Schwerpunkt: verhindert Kippen und Wegrutschen
- Volle Auflagefläche: keine scharfen Kanten zwischen Kissen und Last
- Zwischenlage nutzen: Gummimatte oder Holzplatte verteilt die Last
- Genügend Freiraum: auch seitlich, damit sich das Kissen ausdehnen kann
Regeln fürs Übereinanderstapeln
- Maximal 2 Kissen – Ausnahme: Connectable Bags C.Tec mit bis zu 3 Kissen
- Gleiches Modell: gleicher Hersteller und Typ für gleichmäßige Belastung
- Größeres Kissen unten: für einen stabileren Stand
- Gleichmäßig aufpumpen: erst unteres, dann oberes Kissen
- Nur geschultes Personal: z. B. Feuerwehr oder Industriefachkräfte
Fragen & Antworten zu Hebekissen
Wie funktioniert ein Hebekissen?
Ein Hebekissen ist ein aufblasbares Kissen, das zum Anheben schwerer Lasten verwendet wird – zum Beispiel bei der technischen Hilfeleistung durch Feuerwehr oder Rettungsdienste, aber auch in Industrie und Bau. Hebekissen bestehen meist aus widerstandsfähigem Gummi oder Kunststoff mit Gewebeeinlage und sind flach und flexibel, wenn sie nicht mit Luft gefüllt sind.
- Platzierung: Das flache Kissen wird unter die Last geschoben und passt dank geringer Höhe auch in enge Spalten.
- Aufblasen mit Druckluft: Über einen Schlauch wird Druckluft in das Kissen geleitet, es bläht sich auf und hebt die Last langsam an.
- Hebewirkung: Die Kraft entsteht durch Druck (bar) in Verbindung mit der Fläche des Kissens: Kraft = Druck × Fläche. Je größer das Kissen und je höher der Luftdruck, desto mehr Gewicht kann gehoben werden – teilweise mehrere Tonnen.
- Sicherheit und Kontrolle: Über Ventile lässt sich der Druck genau regeln, sodass die Last sehr kontrolliert angehoben oder abgelassen werden kann.
Wie muss ein Hebekissen unter einer Last platziert werden?
Ein Hebekissen muss sorgfältig und strategisch unter einer Last platziert werden, damit das Heben sicher und effektiv ist:
- Tragfähiger Untergrund: eben, fest und tragfähig – z. B. Asphalt, Beton oder mit Unterlegplatten stabilisiert. Weicher oder unebener Boden kann das Kissen seitlich wegrutschen oder einsinken lassen.
- Möglichst zentral unter dem Schwerpunkt: verhindert einseitiges Anheben und reduziert das Risiko, dass die Last kippt oder wegrutscht.
- Volle Auflagefläche: das Kissen sollte vollflächig Kontakt zur Unterseite der Last haben, ohne scharfe Kanten oder spitze Gegenstände dazwischen.
- Zwischenlagen verwenden: eine Gummimatte oder Holzplatte verteilt die Last gleichmäßig und schützt das Kissen.
- Genügend Platz zum Heben: auch seitlich, damit sich das Kissen beim Aufblasen ungehindert ausdehnen kann.
- Nie ungesichert stapeln: zwei Kissen übereinander nur mit spezieller Sicherung („Doppelhub“) und nur, wenn vom Hersteller erlaubt.
Wie viele Hebekissen dürfen übereinander gestapelt werden?
In der Regel dürfen maximal zwei Hebekissen übereinander verwendet werden – und das nur unter bestimmten Bedingungen:
- Maximal zwei Kissen: mehr ist nicht zulässig, da die Konstruktion sonst instabil wird. Ausnahme: die Connectable Bags C.Tec, hier dürfen maximal drei Kissen gestapelt werden.
- Gleiches Modell bzw. gleiche Bauart: für eine gleichmäßige Belastung sollten die Kissen vom gleichen Hersteller und Typ sein.
- Größeres Kissen unten: das größere Kissen kommt immer nach unten, das kleinere darüber, für einen stabileren Stand.
- Zwischenlage empfohlen: eine rutschfeste Zwischenplatte verbessert die Reibung und verhindert Verrutschen.
- Achtung auf die Gesamthubhöhe: zwei Kissen bringen nicht die doppelte Hubhöhe, da sie sich bei Belastung nach außen wölben.
- Gleichmäßiges Aufpumpen: zuerst das untere, dann das obere Kissen – und umgekehrt beim Ablassen.
- Nur geschulte Kräfte: diese Technik sollte nur von ausgebildetem Personal angewendet werden, z. B. bei Feuerwehr oder in der Industrie.
Wenn Sie spezifische Informationen zu einem bestimmten Hebekissen benötigen, können Sie uns gerne kontaktieren.
